Scylla HPA - nová řídící jednotka pro HPA systémy

Scylla HPA od českého výrobce Jefftron je nová generace procesorové jednotky s bezdrátovým ovládáním pomocí mobilní aplikace, určená pro většinu dostupných HPA systémů na trhu.

Jednotka podporuje jednosolenoidové i dvousolenoidové systémy, jako například Polarstar F2, Wolverine Inferno, Polarstar Jack a další.

Oproti klasickým FCU jednotkám je celá elektronika umístěna přímo v mechaboxu na jedné desce. Díky tomu není potřeba externí jednotka v pažbě, odpadá vedení vícežilového kabelu (wire harness) a vzniká více prostoru pro umístění akumulátoru.

Veškeré nastavení probíhá bezdrátově pomocí mobilní aplikace. Ta umožňuje kompletní konfiguraci jednotky, ukládání vlastních profilů s rozdílným nastavením a jednoduchou aktualizaci firmware.

Díky profilům lze během okamžiku měnit nastavení zbraně podle aktuálních požadavků – například pro různé herní styly, limity výkonu nebo používané váhy střeliva.

Scylla HPA zároveň umožňuje samostatnou konfiguraci jednotlivých režimů střelby. Pro semi a automatický režim tak lze nastavit rozdílné parametry, například výkon, kadenci nebo další hodnoty ovlivňující funkci HPA systému.

Jednotka nepoužívá mechanické spínače pro detekci spouště ani přepínače střelby. Poloha spouště je snímána pomocí Hallova senzoru a magnetu umístěného na spoušti. Přepínač střelby je detekován optickým senzorem pomocí nálepky umístěné na kulise. Oba senzory lze následně přesně kalibrovat v aplikaci.

Další výhodou je velmi nízká spotřeba energie a možnost kontroly aktuálního stavu akumulátoru přímo v aplikaci.

PJednotka disponuje zvýšenou EMC odolností proti elektromagnetickému rušení, která zajišťuje spolehlivou funkci i při použití vysílaček během hry.

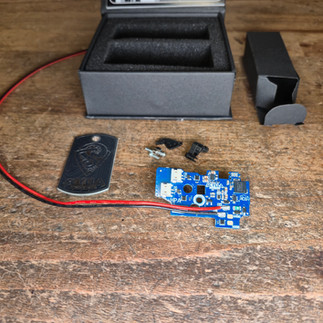

Jednotka Scylla HPA je dodávána v malé kompaktní krabičce, která obsahuje:

• Procesorovou jednotku Scylla HPA s kabeláží a JST konektorem

• Sada nálepek pro kulisu přepínače střelby

• Adaptér magnetu pro spoušť kompatibilní se standardním typem spouští

• M2 šroub pro uchycení jednotky v mechaboxu

• Scylla Dogtag a nálepky

Samotná instalace jednotky je velmi jednoduchá. Jednotku stačí přišroubovat do mechaboxu pomocí M2 šroubu, který je součástí balení, případně lze použít původní šroub z mechaboxu.

Na jednotce je přímo vyznačen otvor „screw“ pro průchod upevňovacího šroubu.

V případě instalace do atypických mechaboxů (například Krytac nebo G&G) lze odstranit vyznačenou část desky pro zajištění kompatibility. Postup této úpravy naleznete v manuálu jednotky.

Kabeláž má dostatečnou délku pro vedení do pažby a je osazena JST konektorem pro připojení běžných malých HPA akumulátorů.

V případě umístění akumulátoru v pistolové pažbičce lze přebytečnou délku kabeláže jednoduše smotat a zajistit pomocí stahovací pásky.

Jednotku lze napájet pomocí 7,4V i 11,1V akumulátorů. Díky JST konektoru je kompatibilní s běžnými malými HPA bateriemi používanými například pro standardní FCU jednotky.

Adaptér magnetu je totožný s AEG verzí jednotky Scylla V2. Do hlavní části adaptéru se vloží magnet a následně se obě části adaptéru nasadí na spoušť a spojí pomocí dvou šroubů. Třetím šroubem lze poté přesně vymezit vůli adaptéru na spoušti.

Pro detekci režimu střelby se na kulisu přepínače nalepí detekční nálepka. V balení jsou k dispozici dvě varianty – krátká verze určená pro nalepení na jednu stranu kulisy a dlouhá verze, která obepne celou kulisu kolem dokola.

Osobně preferuji krátkou variantu nálepky, u které ale doporučuji povrch kulisy důkladně odmastit a případně lehce zbrousit pro zvýšení přilnavosti.

V aplikaci lze následně provést přesnou kalibraci polohy přepínače střelby.

Zapojení solenoidů je přímo vyznačeno na jednotce. U každého konektoru se nachází označení příslušného výstupu:

• N – Nozzle solenoid

• P – Poppet solenoid

U dvousolenoidových systémů se jednotlivé solenoidy zapojí podle tohoto označení.

V případě použití jednosolenoidového systému (například Wolverine Inferno nebo Polarstar Jack) se solenoid zapojí do konektoru označeného P.

Jednotka obsahuje externí výstup pro připojení dalšího příslušenství, například nasvětlování hop-up komory nebo elektrického zásobníku.

Výstup pracuje přímo s napětím připojeného akumulátoru a jeho spínání lze nastavit v aplikaci.

Pro připojení externího příslušenství stačí připájet kabely na připravené pájecí plochy označené OUT+ a OUT-.

Aplikace

Pro nastavení jednotky Scylla HPA se využívá mobilní aplikace Jefftron, která je známá také z procesorových jednotek Leviathan a Scylla pro AEG zbraně.

Aplikace umožňuje kompletní nastavení jednotky, ukládání profilů, kalibraci jednotlivých senzorů, aktualizaci firmware a sledování provozních informací.

Parametry

V záložce parametrů lze nastavit kompletní parametry HPA systému – například režimy střelby, kadenci, odezvu spouště, nastavení solenoidů nebo funkci externího výstupu.

U každého parametru se nachází informační ikona „i“, po jejímž otevření se zobrazí detailní popis funkce daného nastavení.

Jednou z hlavních výhod Scylla HPA je možnost samostatného nastavení parametrů pro jednotlivé režimy střelby.

Po vypnutí společného nastavení lze režimy semi a auto konfigurovat nezávisle. Díky tomu je možné nastavit například rozdílný výkon, kadenci nebo další parametry podle konkrétního použití.

V aplikaci lze nastavit chování externího výstupu podle připojeného příslušenství.

Výstup může být sepnutý pouze během výstřelu, trvale aktivní nebo s nastaveným časovým doběhem po výstřelu. Díky tomu je možné přizpůsobit jeho funkci například pro nasvětlování hop-up komory nebo ovládání elektrického zásobníku.

Profily

Aplikace umožňuje vytváření a ukládání vlastních profilů s kompletním nastavením jednotky.

Profily jsou uložené přímo v mobilním telefonu a po jejich aktivaci se všechny uložené parametry okamžitě zapíšou do jednotky.

Díky tomu lze jednoduše přepínat mezi různými konfiguracemi zbraně bez nutnosti opětovného nastavování jednotlivých parametrů. Lze si tak připravit samostatné profily pro různé výkony, váhy střeliva nebo herní styly – například DMR režim, nastavení pro 1,7 J / 0,32 g nebo jinou konfiguraci podle aktuálních požadavků.

Kalibrace

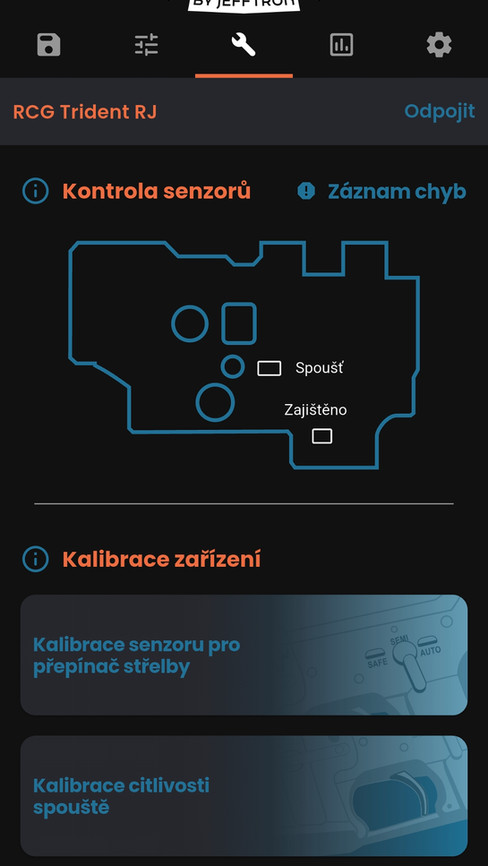

V záložce kalibrace lze provést nastavení jednotlivých senzorů jednotky. Aplikace umožňuje přesnou kalibraci spouště, přepínače střelby a nastavení původního počtu výstřelů při přechodu ze starší FCU jednotky.

Díky použití Hallova senzoru a magnetu na spoušti lze přesně nastavit citlivost a bod sepnutí spouště přímo v aplikaci.

Při kalibraci jednotka zobrazuje aktuální polohu spouště a umožňuje samostatně nastavit bod sepnutí i bod resetu pro další výstřel.

Díky tomu lze jednoduše přizpůsobit délku chodu spouště podle preferencí uživatele.

Poloha přepínače střelby je detekována pomocí optického senzoru a nálepky umístěné na kulise přepínače.

Aplikace uživatele postupně provede kalibrací jednotlivých režimů střelby SAFE, SEMI a AUTO. Po dokončení kalibrace lze jemně upravit hranice jednotlivých poloh pro přesnou detekci přepínače.

Díky možnosti softwarového nastavení lze správnou funkci přepínače doladit i při rozdílných tolerancích jednotlivých mechaboxů.

Při přechodu z původní FCU jednotky lze ručně zadat již naměřený počet výstřelů HPA systému.

Díky této funkci je možné zachovat historii používání zbraně i po instalaci nové jednotky Scylla HPA.

Zadaná hodnota se uloží samostatně jako původní počet výstřelů a jednotka zároveň vede vlastní počítadlo výstřelů od okamžiku instalace.

Statistiky

Záložka statistik zobrazuje základní provozní informace jednotky Scylla HPA.

K dispozici je původní počet výstřelů zadaný při přechodu z předchozí FCU jednotky, samostatné počítadlo výstřelů nové jednotky, informace o čase výstřelu, čase cyklu, kadenci a aktuálním stavu akumulátoru.

Stav akumulátoru je zobrazen jako aktuální napětí i procentuální odhad nabití.

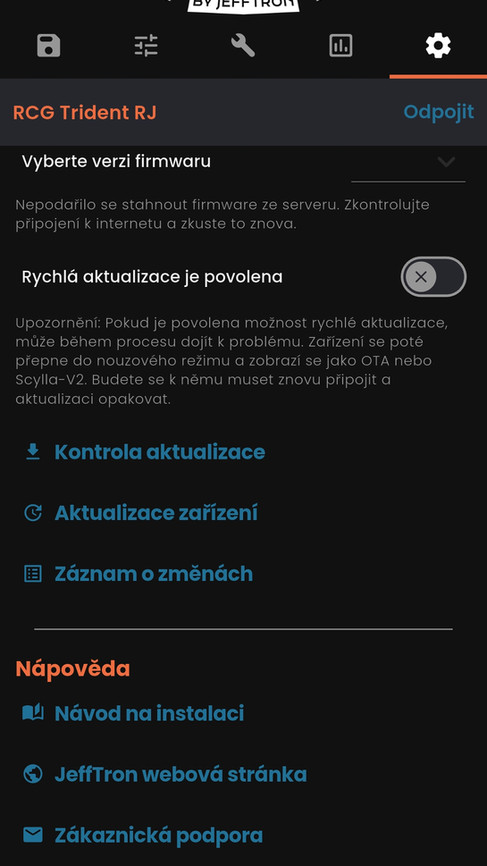

Nastavení

V záložce nastavení lze upravit základní konfiguraci aplikace a samotné jednotky Scylla HPA.

Aplikace umožňuje změnu názvu zařízení, nastavení hesla pro připojení, kontrolu a aktualizaci firmware nebo změnu základních parametrů aplikace, jako je jazyk, vzhled a jednotky teploty.

Součástí nastavení je také zámek technika, který umožňuje uzamčení vybraných parametrů jednotky proti nechtěné změně.

Zámek technika

Zámek technika umožňuje uzamknout vybrané parametry jednotky proti nechtěné změně uživatelem.

Tato funkce je vhodná například pro kompletně odladěné custom stavby, kde lze po nastavení zbraně uzamknout důležité hodnoty ovlivňující její správnou funkci.

Technik může vybrat konkrétní parametry, které budou uzamčené – například typ HPA systému, časování solenoidů, kadenci, kalibraci senzorů nebo další nastavení jednotky.

Při aktivaci zámku se zároveň uloží aktuální datum a počet výstřelů, díky čemuž lze jednoduše zjistit stav jednotky v době uzamčení.

Tímto jsme si představili jednotku Scylla HPA, její instalaci, základní funkce a možnosti nastavení pomocí mobilní aplikace.

Jednotku lze zakoupit u většiny českých airsoftových prodejců a samozřejmě ji budeme využívat také v našich HPA stavbách Racek Custom Guns.
